Лекция 4. СОВРЕМЕННЫЕ ФАСАДНЫЕ СИСТЕМЫ
МНОГОКВАРТИРНЫХ ДОМОВ
1. Современные фасадные системы.
Современные фасадные системы для многоквартирных домов (МКД) — это комплекс технологий и материалов, которые обеспечивают
теплоизоляцию, защиту от атмосферных воздействий, энергоэффективность и эстетичный внешний вид зданий. Они применяются как при новом
строительстве, так и при реконструкции или капитальном ремонте.
Основные типы фасадных систем:
1. Навесные вентилируемые фасады (НВФ);
2. Системы фасадные теплоизоляционные композиционные (СФТК, «мокрые фасады»);
3. Светопрозрачные фасадные системы;
4. Сэндвич-панели.
Навесные вентилируемые фасады (НВФ) - распространенный вид облицовки зданий, при котором наружное покрытие монтируется на специальные крепления с воздушным зазором между стеной и облицовкой.

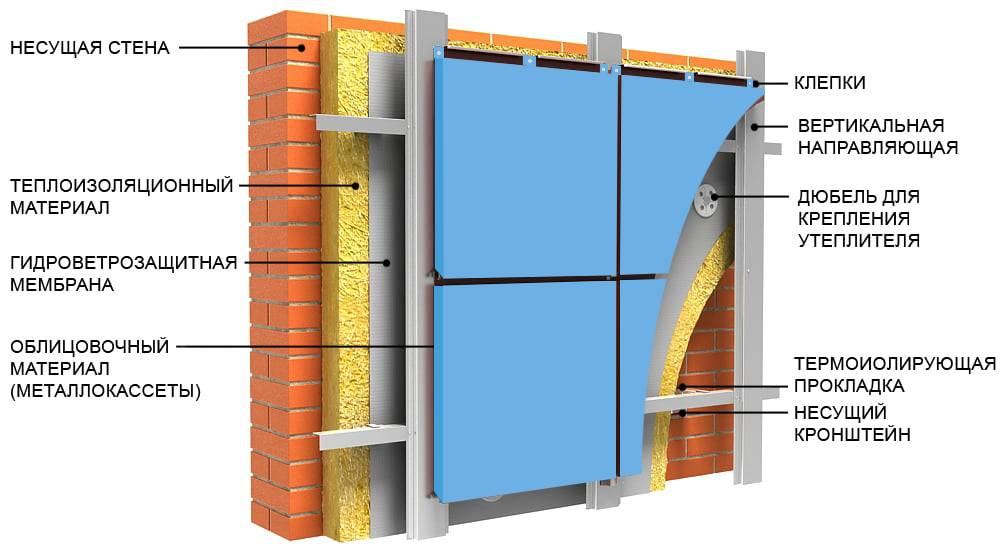

Конструкция НВФ состоит из:
1. Несущего металлического каркаса, который крепится к стене здания;
2. Слоя утеплителя между каркасом и стеной (чаще всего - минераловатные плиты);
3. Облицовочного материала (керамогранитные плиты, композитные панели);
4. Воздушного зазора между облицовкой и стеной, который обеспечивает вентиляцию;
5. Системы специальных креплений, которые фиксируют облицовку на каркасе через зазор.
Навесные вентилируемые фасады применяются:
- при реконструкции фасадов многоквартирных домов в стесненных городских условиях, поскольку они монтируются снаружи и не требуют
перепланировки;
- для утепления фасадов многоквартирных домов с неровной поверхностью – трехслойная система скрывает все погрешности;
- для использования в регионах с влажным климатом, так как вентилируемый зазор хорошо удаляет влагу.
Данная система позволяет создавать выразительные архитектурные решения фасадов многоквартирных домов, благодаря разнообразию
отделочных материалов.
Плюсы навесного вентилируемого фасада:
- эффективная вентиляция и теплоизоляция;
- защита стен от атмосферных осадков;
- широкие возможности дизайна фасада.
Минусы:
- требует квалифицированного монтажа.
Система фасадная теплоизоляционная, или «мокрый фасад», известная как СФТК – это способ отделки и утепления многоквартирных
домов с использованием различных жидких растворов.
Основное применение технологии «мокрого фасада» - обеспечение тепла и привлекательного внешнего вида многоквартирного дома.
За счёт многослойной структуры улучшается теплоизоляция помещений, что приводит к снижению расходов на отопление.

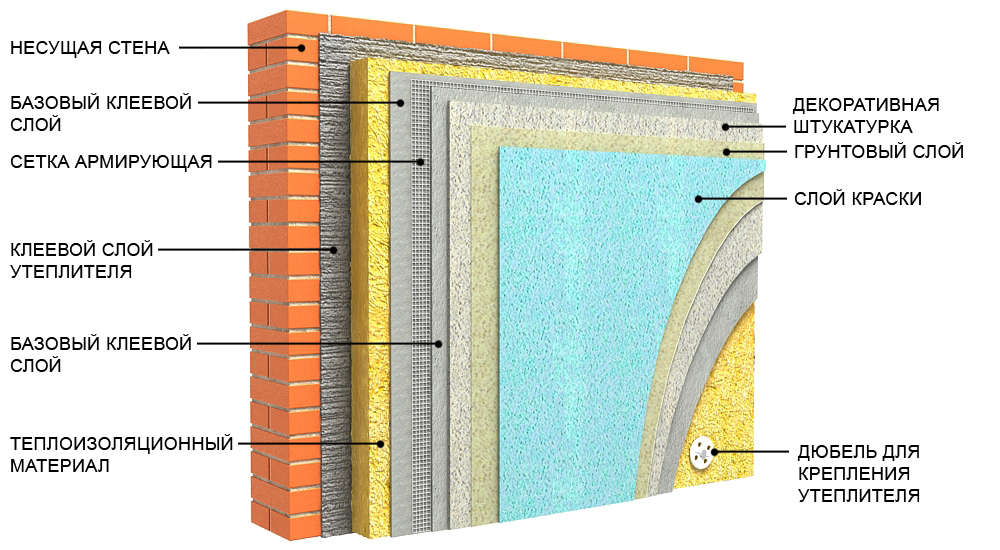

Конструкция «мокрого фасада» (СФТК) - это несколько основных компонентов:
1. Теплоизоляционный материал (пенополистирол, пенопласт, минеральная вата);
2. Клей для фиксации изоляции (дополнительно фиксируется при помощи грибков);
3. Армирующая сетка для увеличения прочности;
4. Отделочный материал (декоративная штукатурка или плитка).
Чаще всего для отделки мокрого фасада используется декоративная штукатурка, в частности «короед», который выпускается в самых разных
цветовых решениях. Еще вариант - облицовка керамической плиткой. Здесь тоже есть простор для выбора - от классической керамики до
мозаики и клинкера.
Название «клинкер» происходит от нидерландского klinken и означает характерный звонкий звук, возникающий при ударе изделий друг
о друга.
Для бюджетной отделки подойдут фасадные краски. Нанесение краски фактурным валиком поможет скрыть дефекты поверхности и придать фасаду
более привлекательный внешний вид.
По сравнению с навесным вентилируемым фасадом (НВФ), мокрый фасад обладает большей теплоизоляцией и влагостойкостью, но уступает в скорости
и простоте монтажа.

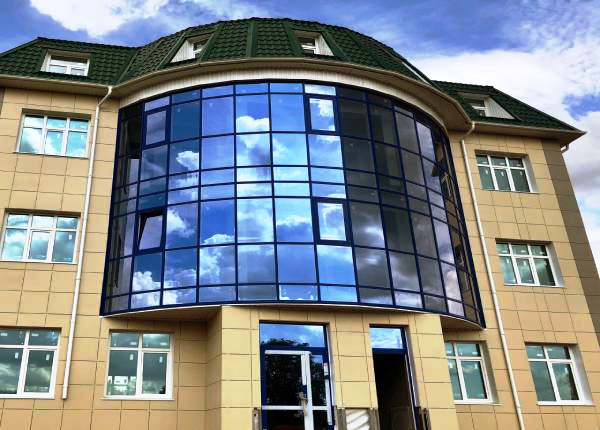

Светопрозрачные фасадные системы - это конструкции из стекла или поликарбоната на алюминиевом профиле, которые используются
для создания прозрачных фасадов зданий.
Прозрачный фасад существенно влияет на энергоэффективность здания, поэтому решение о его применении требует тщательных теплотехнических
расчетов на ранних стадиях проектирования.
Основные виды светопрозрачных фасадных систем:
- стоечно-ригельное остекление - это каркасная технология фасадного остекления, при которой светопрозрачные элементы
(стеклопакеты, стеклянные панели или другие материалы) крепятся к жёсткому металлическому остову;
- структурное остекление - это технология монтажа стеклопакетов, при которой панели крепятся к каркасу скрытым способом,
без видимых элементов рамы снаружи. В результате создаётся эффект цельного стеклянного фасада;
- полуструктурное остекление - сочетает элементы структурного и стоечно-ригельного остекления. Она обеспечивает визуальную
лёгкость и монолитность конструкции, но при этом сохраняет надёжность и ремонтопригодность за счёт механического крепления стеклопакетов;
- спайдерное остекление - это технология крепления стеклянных панелей к каркасу зданий с помощью специальных металлических
элементов - спайдеров. Внешне спайдеры напоминают паука: у них несколько «лап», каждая из которых соединяется с углом стеклянной панели;
- вантовое остекление - стекло крепится не к массивному каркасу, а к специальной системе натянутых тросов (вант) и точечных
креплений. Такая система создаёт эффект цельной, монолитной стеклянной поверхности без видимых рам и профилей;
- модульное остекление - фасад собирается из готовых крупноразмерных блоков (модулей);
- безрамное остекление - отсутствуют видимые металлические рамки. Это создаёт эффект «стены стекла».
Плюсы:
- максимальное использование дневного света;
- легкость и визуальное расширение пространства;
- широкие возможности для дизайнерских решений;
- современный внешний вид.
Минусы:
- высокая стоимость по сравнению с традиционным остеклением;
- повышенные требования к герметичности конструкций;
- необходимость тщательного теплотехнического расчета;
- требует квалифицированного монтажа.

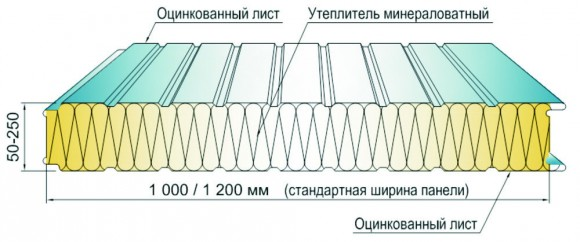

Фасадные сэндвич-панели – это конструктивные элементы многоквартирных домов, состоящие из двух металлических листов, между которыми находится
слой теплоизолирующего материала.
В роли утеплителя обычно выступает полиуретановая или минераловатная пена. Такая технология используется для облицовки фасада здания.
Она обладает прочностью, теплоизоляционными свойствами и эстетическими возможностями.
Смонтированная панель не требует дополнительной отделки изнутри и снаружи.
Плюсы:
- высокие теплоизоляционные характеристики;
- быстрота монтажа;
- высокая механическая прочность;
- долговечность, устойчивость к внешним воздействиям.
Минусы:
- требуется ровное и прочное основание;
- ограниченные возможности по изменению геометрии фасада.
Современная облицовочная система фасада многоквартирных домов — это не только декоративный элемент. Она выполняет сложную
техническую функцию: защищает здание от атмосферных воздействий, обеспечивает энергоэффективность, поддерживает комфортный микроклимат
и повышает безопасность.
