Лекция 8. СРЕДСТВА И СИСТЕМЫ ОХРАННОГО ТЕЛЕВИДЕНИЯ
1. Система охранного телевидения: понятие и сущность.
2. Классификация системы охранного телевидения.
3. Требования к системам охранного телевидения.
Система охранного телевидения (СОТ) - это комплекс технических и программных средств, предназначенный
для визуального контроля, записи и хранения видеоинформации с целью обеспечения противокриминальной
защиты объекта.
В англоязычной литературе такие системы часто называют CCTV (Closed Circuit Television — система
замкнутого телевидения).
Главная цель системы охранного телевидения (СОТ) - обеспечить защиту объекта от внешних и внутренних
угроз путём непрерывного визуального контроля обстановки. Проще говоря, СОТ нужна, чтобы в реальном времени
следить за тем, что происходит на территории или в помещениях, фиксировать любые подозрительные действия
и оперативно на них реагировать.
Система охранного телевидения решает следующие задачи:
1. Контроль в реальном времени. Оператор видит всё, что происходит на объекте, включая труднодоступные или
опасные зоны (туннели, вентиляционные шахты, реакторные залы);
2. Обнаружение инцидентов. Система фиксирует факты несанкционированного проникновения, появления посторонних
предметов, нарушений правил поведения;
3. Распознавание и идентификация. Современные системы охранного телевидения (СОТ) с видеоаналитикой способны
не просто фиксировать событие, но и распознавать объекты (лица людей, государственные номера автомобилей),
а в ряде случаев - идентифицировать их;
4. Верификация тревог. Система охранного телевидения (СОТ) помогает проверить, действительно ли сработала
охранная сигнализация, или это ложное срабатывание;
5. Сбор доказательств. Все значимые события записываются. Видеоархив потом используют для расследования
инцидентов, разбора спорных ситуаций или в качестве доказательства в суде;
6. Контроль доступа. Система охранного телевидения (СОТ) может быть интегрирована с системой контроля и
управления доступом (СКУД), чтобы фиксировать, кто и когда вошёл или вышел;
7. Выявление нештатных ситуаций. Система может сигнализировать о возгораниях, отказах оборудования,
других угрозах, требующих немедленного вмешательства;
8. Контроль соблюдения правил. Система охранного телевидения (СОТ) помогает следить за тем, как персонал и
посетители соблюдают внутренние регламенты, правила охраны труда.

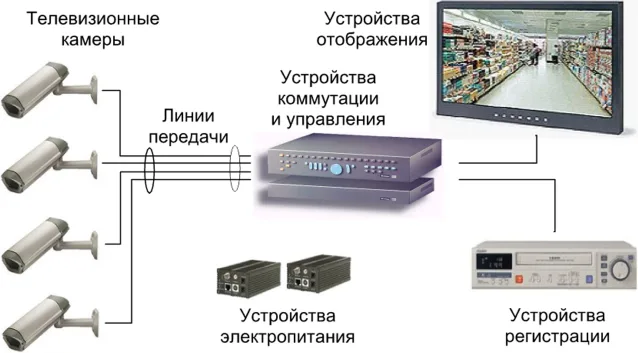

В состав системы охранного телевидения входят следующие элементы:
1. Видеокамеры - устройства для захвата видеоизображения в реальном времени. Могут быть аналоговыми,
цифровыми (IP-камеры), с высоким разрешением, с инфракрасной подсветкой для ночного видения или
с функцией PTZ (поворот, наклон, зум);
2. Видеомониторы - устройства для отображения видеопотока с камер. Позволяют оператору контролировать
ситуацию на объекте;
3. Видеорегистраторы - устройства для обработки, записи и хранения видеосигнала. Современные модели
поддерживают многоканальное видеонаблюдение и интеграцию с другими системами безопасности;
4. Устройства коммутации и обработки видеосигнала - коммутаторы, квадраторы, мультиплексоры, которые
управляют потоками видеосигналов;
5. Источники электропитания, включая резервные, для обеспечения работы системы;
6. Соединительные линии - кабельные трассы для передачи видеосигнала и электропитания;
7. Дополнительное оборудование - устройства крепления, термокожухи для работы в сложных условиях,
системы инфракрасной подсветки, устройства для передачи видеосигнала.
Системы охранного телевидения классифицируются по следующим категориям:
1. По технологии подачи сигнала делятся на аналоговые, цифровые (IP-системы), гибридные (аналогово-цифровые),
беспроводные;
2. По функциональным возможностям - с ограниченными, расширенными и многофункциональными функциями;
3. По устойчивости к внешним воздействиям – с базовой, повышенной и высокой устойчивостью к несанкционированным
действиям, электромагнитным воздействиям;
4. По размеру объекта – малые (одна-несколько камер), средние (до 50 камер), крупные (до 500 камер
с несколькими постами наблюдения);
5. По назначению – для наблюдения за территорией (периметром), для идентификации объектов
(лица людей, номеров автомобилей), для скрытого или показного наблюдения, для наблюдения с большим
количеством наблюдателей.
Согласно ГОСТ Р 51558-2014, к системам охранного телевидения предъявляются следующие требования:
- надёжность - средняя наработка на отказ, срок службы с учётом регламентных работ;
- устойчивость к несанкционированным действиям - защита от физического повреждения и взлома;
- информационная безопасность - защита конфигурационных данных, журнала событий, архива от несанкционированного
доступа, искажения или подмены;
- работа при нестабильном электропитании - сохранение функциональности при отклонениях напряжения сети;
- качество видеоизображения - размер объектов на изображении должен быть не менее 5% высоты изображения
(или не более 80 мм на пиксель).
